Rückfahrkamera mit Zugfahrzeug abgleichen

Nochmal ich, für Laien, es gibt einen Kabelbaum vom Display vorn zur Kamera, dieser ist an der Heckklappe zwecks Ausbau Dieser getrennt, jetzt hast Du einen Elektrokasten gebaut als so eine Art Y Abzweigung, sprich einmal Display und zwei mal Kamera. Beim Einstecken der zweiten Kamera vom Trailer schaltet die Elektronik auf diesen Eingang und ich habe ein Bild von der zweiten Kamera, beim Abziehen schaltet die Elektronik wieder auf die Heckklappenkamera, hab ich das so richtig verstanden? Mein Schwager ist Elektroniker, der könnte mit das bauen, eine Teileliste und Schaltplan wären dabei ziemlich hilfreich

Ja genau so ist es richtig ausgedrückt. Ich werde mich mal kommende Woche an ein Schema setzen, um das besser zu verdeutlichen. Letztendlich musst Du selber erstmal sehen, dass Du Deine Steckverbindung findest, Dann musst Du heraus finden, was Dodge für Steckverbindungen verbaut hat. Ford verwendet da Stecker und Buchsen von Mouser Electronics, Mansfield.
Dann benötigst Du den Original Kabelstrang von der Steckverbindung bis in die Klappe rein und zur Kamera, sowie natürlich die Kamera selbst.
Ich hatte auch ziemliche Mühe die Farbcodierungen der Adern und Ihre Bedeutung heraus zu finden. Letztendlich konnte mir dann mein Ford Händler helfen. Über den Strang in die Heckklappe laufen nämlich auch noch Adern für die Heckklappenverriegelung. Die mussten ja 1 : 1 durchgeschliffen werden.
Ich machen mal eine Schema Zeichnung um das zu verdeutlichen.


Vielen Dank dafür, da ich die Stromanschlüsse für den Trailer links hinten auf der Ladefläche habe würde ich die Kabel der Kamera separieren und dahin verlegen, wo die Verbindung ist weiß ich schon, ich warte jetzt auf einen Schaltplan mit Kabelfarben, das macht es vielleicht ein wenig einfacher. Das Problem ist ja auch immer das BUS System, ich will ja keine Meldungen im Display haben
Beim Verlegen der Kabel kann ich natürlich auch andere Stecker nehmen, Dodge ist da nicht so kommunikativ , gruß Helmi.

Ich habe Dir soeben per Mail das Schema, den Schaltplan, Bauteile Stückliste, Aderfarben bezogen auf den Kabelbaum Ford Ranger, als PDF geschickt.
Soweit ich heraus gefunden habe, verwendet Dodge auch die Steckverbindungen von Mouser Electronics. Die sind ja speziell für die Fahrzeugindustrie entwickelt. Selbst bei VW oder Audi findest Du Mouser.
Meine Intension die original Steckverbindungen zu verwenden war, ich kann die Elektronik dazwischen stecken oder eben wenn das Fahrzeug mal verkauft wird oder anderweitig verwendet, wieder entfernen. Und zwar ohne das ich den Original Kabelbaum im Ranger anfassen muss.
Nun viel Spaß damit.
Mein Gehäuse für die Kamera ist heute gekommen. Wenn es das Wetter zulässt, baue ich es morgen an.

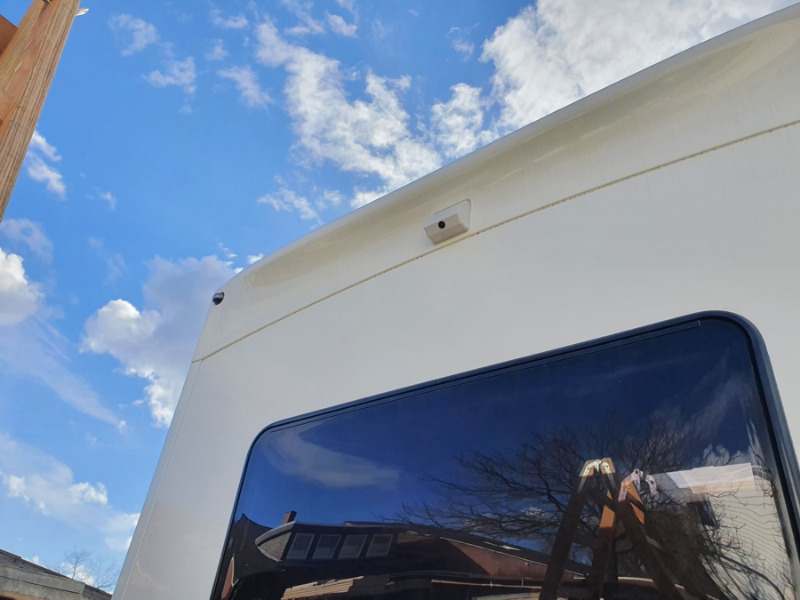

Jetzt ist alles montiert und so sieht es dnan am Fahrzeug aus.






Cool, sieht klasse aus, ich bin noch bei der Findung, Kamera und Stecker vom RAM, muß auch auf ein wenig besseres Wetter warten, bei Regen und 6 habe ich keine Lust draussen zu basteln, gruß Helmi.
